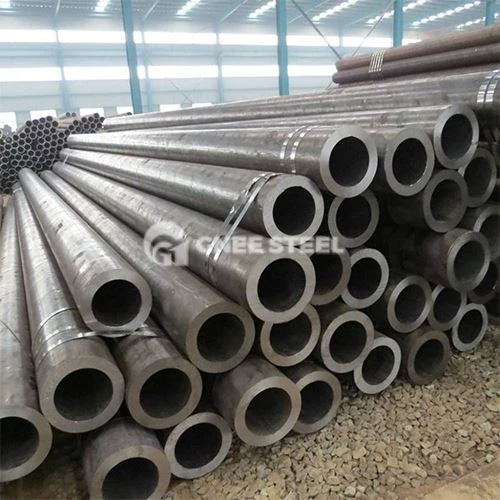

Rafineri ve Yüksek Sıcaklık Hizmeti için ASTM A335 P9 Dikişsiz Alaşımlı Çelik Boru (9Cr-1Mo)
ASTM A335 P9, yüksek-sıcaklık ve yüksek-basınçlı servis için tasarlanmış 9Cr-1Mo dikişsiz alaşımlı çelik borudur. Mükemmel oksidasyon direnci ve sürünme mukavemeti ile rafineri ısıtıcı borularında, enerji santrali kızdırıcı ve yeniden ısıtıcı sistemlerinde, sıcak proses borularında ve-yüksek sıcaklıktaki buhar hatlarında yaygın olarak kullanılır. Bu kılavuz, P9'un kimyasal bileşimini, mekanik özelliklerini, boyutlarını, ısıl işlemini, test gerekliliklerini, uygulamalarını ve diğer krom-moly kalitelerinden önemli farkları kapsar.
Gnee Steel (Tianjin) Co., Ltd., Çin'de Rafineri ve Yüksek-Sıcaklık Hizmeti için ASTM A335 P9 Dikişsiz Alaşımlı Çelik Borunun (9Cr-1Mo) en güvenilir üreticilerinden ve tedarikçilerinden biridir ve ayrıca düşük fiyatlı özelleştirilmiş hizmeti de destekler. Fabrikamızdan satılık Rafineri ve Yüksek Sıcaklık Hizmeti için toptan indirimli ASTM A335 P9 Dikişsiz Alaşımlı Çelik Boruya (9Cr-1Mo) hoş geldiniz. Ücretsiz numune için bizimle iletişime geçin.
ASTM A335 P9dikişsiz ferritik alaşımlı-çelik bir borudur9Cr-1Mo (%9 krom, %1 molibden)ailesi, yüksek sıcaklıkta-zorlu hizmet için tasarlandı. Bu, P11 ve P22'den krom-moly merdiveninin bir üst basamağıdır ve rafineriler, ısıtıcı tüpler, kızdırıcı ve yeniden ısıtıcı devreler ve düşük alaşımların oksidasyon direncinin tükendiği sıcak proses hatları için buna güvenmektedir. Sektördeki insanlar genellikle buna "9 krom" diyorlar.
Yaygın bir yanılgıyı ortadan kaldıralım:A335 birkesintisizspesifikasyon - standart, borunun dikişsiz bir işlemle (sıcak işlenmiş veya soğuk çekilmiş) üretilmesini gerektirir. "A335 spiral kaynaklı boru" veya A335 kaynaklı boru diye bir ürün yoktur. Projeniz kaynaklı 9Cr-1Mo konstrüksiyona ihtiyaç duyuyorsa doğru ürünASTM A691 Sınıf 9ASTM A387 Grade 9 levhadan elektrik ergitme kaynağıyla - yapılan farklı bir ürün ailesinden de bahsedebileceğimiz boru. Bu sayfada orijinal A335 P9 dikişsiz boru ele alınmaktadır.
ASTM A335 P9 Özellikleri
Yüksek krom içeriği (%8,00–10,00) manşettir. P22 (2.25Cr-1Mo) ile karşılaştırıldığında P9, yüksek sıcaklıklarda önemli ölçüde daha iyi oksidasyon ve kireçlenme direncine sahiptir, ayrıca rafinerilerde yaygın olarak görülen kükürt içeren atmosferler de dahil olmak üzere belirli sıcak proses ortamlarına - daha iyi direnç gösterir. Molibden, sıcaklıktaki sürekli yük altında borunun yavaş yavaş esnemesini önleyen sürünme mukavemetini arttırır.
Alıcılar için dürüst bir not: P9 ferritik alaşımlı bir çeliktir,Olumsuzpaslanmaz çelik. Aşındırıcı bir hizmete uygun olup olmadığı gerçek akışkana, sıcaklığa ve korozyon mekanizmasına bağlıdır - bunu proses koşullarınıza göre değerlendirin ve şüphe duyduğunuzda bize sorun.
Özellikler
| Öğe | Şartname |
|---|---|
| Standart | ASTM A335 / ASME SA335 (Yüksek-Sıcaklıkta Hizmet için Dikişsiz Ferritik Alaşımlı-Çelik Boru) |
| Seviye | P9 (9Cr-1Mo, "9 Krom") |
| UNS numarası | S50400 |
| Üretim süreci | Dikişsiz - sıcak işlenmiş veya soğuk işlenmiş (kaynaklı yapıya izin verilmez) |
| Eşdeğer notlar | EN 10216-2X11CrMo9-1 (1.7386); JIS G3458STPA26/ JIS G3462 STBA26 |
| Boyut aralığı | NPS 1/2"–24"; STD'den XXH'ye kadar programlar, istek üzerine özel duvar kalınlığı |
| Boyutlar | ASME B36.10M'ye göre |
| Uzunluk | 5,8–12 m (SRL/DRL veya çizim başına sabit uzunluklar) |
| Son bitiş | Düz (PE), eğimli (BE) veya dişli |
| Isıl işlem | Tam veya izotermal tavlama veya ASTM A335'e göre normalleştirme ve temperleme |
| İlgili ürünler | A234 WP9 bağlantı parçaları, A182 F9 flanşlar, A387 Grade 9 plaka, A213 T9 kazan borusu (minimum duvar) |
| Üçüncü-taraf sertifikaları | TR 10204 3.1 / 3,2 milyon sertifika; Talep üzerine SGS, BV, TÜV tarafından muayene |
Kimyasal Bileşimi (ASTM A335, Tablo 1)
| Öğe | Kompozisyon (%) |
|---|---|
| Karbon (C) | maksimum 0,15 |
| Manganez (Mn) | 0.30 – 0.60 |
| Fosfor (P) | maksimum 0,025 |
| Kükürt (S) | maksimum 0,025 |
| Silikon (Si) | 0.25 – 1.00 |
| Krom (Cr) | 8.00 – 10.00 |
| Molibden (Mo) | 0.90 – 1.10 |
Rafineri alıcıları için pratik bir not: Vanadyum, ısıtıcı-boru servisinde genellikle maksimum %0,03 ile sınırlandırılır çünkü daha yüksek V seviyeleri akma çatlamasına neden olur. Spesifikasyonunuzun bu kısıtlamayı taşıyıp taşımadığını bize bildirin, biz de ısı analizini onaylayalım.
Mekanik Özellikler
| Mülk | Değer (minimum) |
|---|---|
| Çekme mukavemeti | 415 MPa (60 ksi) |
| Verim gücü | 205 MPa (30 ksi) |
| Uzama (2 inç / 50 mm, uzunlamasına) | 30% |
Bunlar oda-sıcaklık değerleridir. Yüksek-sıcaklıktaki boru tasarımı için geçerli ASME kodundaki izin verilen-gerilme tablolarını kullanın - soğuk çekme sayılarını ölçeklendirmeyin.
Mevcut Boyutlar (ASME B36.10M)
Aşağıdaki tablo, yaygın olarak sipariş edilen P9 boyutları için standart dış çapları listelemektedir. P9 -'nin en büyük kullanımlarından biri olan ısıtıcı borular - genellikle STD'den XXH duvarına kadar 4"–8" NPS'yi çalıştırır; daha büyük boyutlar siparişe göre haddelenir veya çekilir.
| NPS'ler | Dış Çap (mm) | OD (inç) | Ortak programlar |
|---|---|---|---|
| 1/2 | 21.3 | 0.840 | 80/160/XXH |
| 3/4 | 26.7 | 1.050 | 80/160/XXH |
| 1 | 33.4 | 1.315 | 80/160/XXH |
| 2 | 60.3 | 2.375 | 40/80/160/XXH |
| 3 | 88.9 | 3.500 | 40/80/160/XXH |
| 4 | 114.3 | 4.500 | STD / 40 / 80 / 160 / XXH |
| 6 | 168.3 | 6.625 | STD / 40 / 80 / 120 |
| 8 | 219.1 | 8.625 | STD / 40 / 80 / 120 |
| 10 | 273.0 | 10.750 | STD / 40 / 60 / 80 |
| 12 | 323.8 | 12.750 | STD / 40 / 60 / 80 |
| 16 | 406.4 | 16.000 | CYBH / 40 / 60 |
| 20 | 508.0 | 20.000 | CYBH / 40 |
| 24 | 609.6 | 24.000 | CYBH / 40 |
Dış çap ve duvar kalınlığı toleransları ASME B36.10M ve ASTM A530/A999'a uygundur. ASTM A213 Sınıf T9'a göre minimum-duvar (nominal-duvar yerine) P9 tüpü, bunu gerektiren ısıtıcı tasarımları için de mevcuttur.
P5 vs P9 vs P22 vs P91 - Doğru Chrome'u Seçmek-Moly
| Seviye | Nominal bileşim | Çekme (min, MPa) | Verim (min, MPa) | Nereye uygun |
|---|---|---|---|---|
| A335 P5 | 5Cr–0.5Mo | 415 | 205 | Kükürt endişesi olan rafineri hizmeti, orta sıcaklık |
| A335 P22 | 2.25Cr–1Mo | 415 | 205 | Başlıklar, ana buhar - genel-amaçlı iş makinesi |
| A335 P9 | 9Cr–1Mo | 415 | 205 | Isıtıcı borular, daha sıcak rafineri ve buhar servisi |
| A335 P91 | 9Cr–1Mo–V | 585 | 415 | Modern yüksek-verimli tesisler - en yüksek güç |
Temel kural:Krom ne kadar fazla olursa, oksidasyon direnci o kadar iyi olur ve servis sıcaklığı da o kadar yüksek olur; -'yi daha yüksek maliyetle ve daha zorlu kaynakla çalıştırabilirsiniz. P9, P22 ve P91 arasındaki tatlı noktayı işgal ediyor. P91, önemli ölçüde daha yüksek mukavemet için vanadyum ve niyobyum ekler, ancak imalatta çok daha az affedicidir. Tasarım sıcaklığınızı, basıncınızı ve sıvınızı bizimle paylaşın, biz de doğru eğime ulaşmanıza yardımcı olalım.
A335 P9 Gerçekte Nerede Kullanılıyor?
Rafineri ısıtıcı tüplerBoru yüzey sıcaklıklarının düşük alaşımların tolere edebileceği seviyenin çok üstüne çıktığı ham, vakum ve reformer ünitelerdeki - fırın bobinleri
Kızdırıcı ve yeniden ısıtıcı devrelerielektrik ve endüstriyel kazanlarda
Sıcak proses borularıRafinerilerde ve petrokimya tesislerinde, hidrokraker ve hidro-işlem hizmeti dahil
Isı eşanjörü ve reformer borularıyüksek-sıcaklık birimlerinde
Yüksek-basınçlı buhar hatlarıP22'nin oksidasyon direncinin yeterli olmadığı durumlarda
Listede yok: su boru hatları, drenaj, kazık çakma ve genel yapısal işler. Bunlar karbon çeliği (A53, A252) veya spiral-kaynaklı hat borusu (API 5L) işleridir - daha ucuz kaliteler bunları daha iyi yapar. Projenizin gerçekten ihtiyacı olan şey buysa, bize bildirin, biz de doğru ürünü teklif edelim.
Isıl İşlem ve Teslimat Durumu
A335, P9 borusunun ısıl işlem görmüş olarak teslim edilmesini gerektirir-. Ortak koşullar:tam veya izotermal tavlamaveyanormalleştirmek ve öfkelendirmek. İşlem, mikro yapıyı ve sertliği kontrol ederek borunun-uzun süreli sıcak serviste performans göstermesini ve atölyede çalışmaya devam etmesini sağlar. Gerçek teslim durumu malzeme test sertifikasında belirtilir ve her borunun ısı numarası izlenebilir.
Test ve Muayene
ASTM A751'e göre kimyasal analiz, ısı-ile-ısı izlenebilirliği
Her boruda ASTM A999'a göre hidrostatik test
ASTM A370'e göre çekme ve düzleştirme testleri
Sertlik testi -, sipariş edilen ısıl işlem koşuluna bağlı olarak genellikle yaklaşık 179–250 HBW ile sınırlıdır-
İsteğe bağlı: ultrasonik veya girdap{0}}akımı testi, PMI/XRF derecesi doğrulaması
Değirmen sertifikası EN 10204 3.1; üçüncü-taraf 3.2 denetimi (SGS, BV, TÜV) mevcuttur
A335 P9 Dikişsiz Boru İçin Teklif Al
Dış çap, duvar kalınlığı, uzunluk, miktar ve tüm test veya öğe-kısıtlama gereksinimlerinizi gönderin- fiyatlandırması ve stok durumu birkaç saat içinde geri gelecektir. Ücretsiz numuneler, üçüncü-taraf incelemesi ve özel boyutlar mevcuttur. Bu sitedeki iletişim sayfasını kullanın ve "A335 P9" adını vererek alaşım-boru ekibimize doğrudan ulaşmasını sağlayın.
SSS
A335 P9 kaynaklı mı yoksa dikişsiz bir boru mu?
Sorunsuz.ASTM A335 yalnızca dikişsiz ferritik alaşımlı-çelik boruları kapsar - sıcak işlenmiş veya soğuk çekilmiş. A335 kapsamında spiral-kaynaklı veya başka herhangi bir kaynaklı yapıya izin verilmez. Kaynaklı 9Cr-1Mo boruya ihtiyacınız varsa doğru spesifikasyon, A387 Grade 9 plakadan yapılmış ASTM A691 Grade 9'dur.
A335 P9 ile A213 T9 arasındaki fark nedir?
Aynı kimya (9Cr-1Mo), farklı ürün formu ve duvar temeli. A335 P9 boruludurnominalbasınçlı boru sistemleri için duvar kalınlığı; A213 T9 tüplüdürminimumGenellikle kazan ve ısıtıcı tasarımları için sipariş edilen duvar kalınlığı. Bazı ısıtıcı özellikleri, tasarımınızın hangisini gerektirdiğini kontrol etmek için minimum-duvar tabanı - gerektirir.
A335 P9 ne için kullanılır?
Başlıca kullanım alanları rafineri ısıtıcı boruları, kazan kızdırıcısı ve yeniden ısıtıcı devreleri, sıcak rafineri proses boruları (hidrokraker servisi dahil) ve yüksek-sıcaklıklı buhar hatlarıdır. Su hatları, drenaj veya yapısal işler için genel-amaçlı bir kalite değildir.
P9 ve P91 arasındaki fark nedir?
Her ikisi de 9Cr-1Mo çeliğidir ancak P91, çok daha güçlü bir mikro yapı için vanadyum ve niyobyum ekler: P9 için minimum gerilme 585 MPa'ya karşılık 415 MPa. P91, modern yüksek{11}verimli enerji santrallerine hizmet eder; P9'un üretimi daha kolaydır ve rafineri hizmetlerinde yaygın olarak kullanılır. P91'in kaynak ve ısıl işlem gereksinimleri de çok daha katıdır.
A335 P9'un eşdeğer kaliteleri nelerdir?
En yakın eşdeğerleri EN 10216-2'dirX11CrMo9-1 (malzeme no. 1.7386)ve JIS G3458STPA26(tüp formu: JIS G3462 STBA26). P9'un UNS numarası S50400'dür.
