Endüstride yaygın olarak kullanılan vanalar nelerdir

Endüstriyel uygulamalarda vanalar

Vanalar, akış hızı, basınç ve yön de dahil olmak üzere çeşitli sıvıların (sıvılar, gazlar, bulamaçlar vb.) Akışını kontrol ederek endüstriyel ortamlarda kritik bir rol oynar. Aşağıda yaygın endüstriyel vanalar:

‌I. Kapı Valfi‌
Kapı, sıvı akışını kontrol etmek için boru hattının merkezi eksenine dik hareket eder. Düşük sıvı direncine sahiptir ve çalışma için minimal dış kuvvet gerektirir. Tamamen açık olduğunda, pürüzsüz geçiş engelsiz akışa izin verir, bu da büyük - delikli boru hatları (örn. Su temini/drenaj sistemleri) için idealdir. Bununla birlikte, sızdırmazlık yüzeyleri aşınmaya eğilimlidir ve karmaşık yapısı daha yüksek üretim/bakım maliyetlerine yol açar.

‌İi. Küre valfi‌
Disk, akışı açmak/kapatmak için koltuğun merkez çizgisi boyunca hareket eder. Basit yapısı güvenilir sızdırmazlık ve hassas akış düzenlemesi sağlar. Dozlama boru hatları için kimyasal endüstrilerde yaygın olarak kullanılır (örneğin, reaktörlere reaktif ilavesi). Dezavantajlar, disk ve koltuk arasındaki dar geçiş nedeniyle düşük açıklıklarda önemli sıvı direnci ve basınç kaybını içerir.

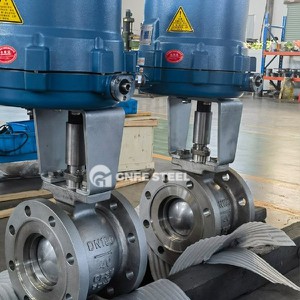

‌III. Top valfi‌
Bir top, akışı açmak/kapatmak veya düzenlemek için valfın merkezi ekseni etrafında döner. Avantajlar arasında zahmetsiz 90 derecelik çalışma, tamamen açıkken ihmal edilebilir direnç ve mükemmel sızıntı - kanıt performansı bulunur. Yağ/gaz boru hatlarında kapsamlı bir şekilde konuşlandırılmıştır. Bununla birlikte, toplar/koltuklar için malzeme ve üretim standartları, sızdırmazlık arızalarını önlemek için yüksek - basınç/sıcaklık ortamları için katı gereksinimleri karşılamalıdır.

‌IV. Kelebek valfi‌
Bir disk akışı kontrol etmek için sabit bir şaftın etrafında döner. Kompakt, hafif ve hızlı - çalışma, yüksek - akış, düşük - basınç diferansiyel sistemlerine (örn. Havalandırma/AC kanalları) uygundur. Sınırlamalar, disk ve gövde arasında sızıntıların meydana gelebileceği yüksek basınç altında aşağı sızdırmazlık içerir.

‌

V. çek valfi (non - dönüş valfi)‌
Yalnızca tek yönlü akış sağlar. Yapısal varyantlar, kaldırma ve salıncak çek valflerini içerir. Su sistemlerinde geri akışı önler (örn., Pompa hasarından kaçınarak kapatıldıktan sonra ters akışı durdurmak için pompa çıkışlarına monte edilir).

‌

VI. Emniyet valfi‌
Basınç ayarlanan sınırları aştığında otomatik olarak açılır ve ekipmanı/boru hatlarını korumak için fazla basınç bırakır. Kazalar ve basınçlı kaplar için gereklidir. Örneğin, buhar kazanları aşırı basınç olayları sırasında patlamaları önlemek için güvenlik valflerine güvenir.

‌Vii. Gaz kelebeği‌
Geçit alanını değiştirerek akış/basıncı düzenler. Hidrolik sistemler veya katı işlem boru hatları için yüksek hassasiyet sağlar. Dezavantajlar arasında, düzenleme sırasında önemli basınç düşüşü ve makara aşınmasına veya tıkanmaya neden olan sıvı safsızlıklarına duyarlılığı içerir.
